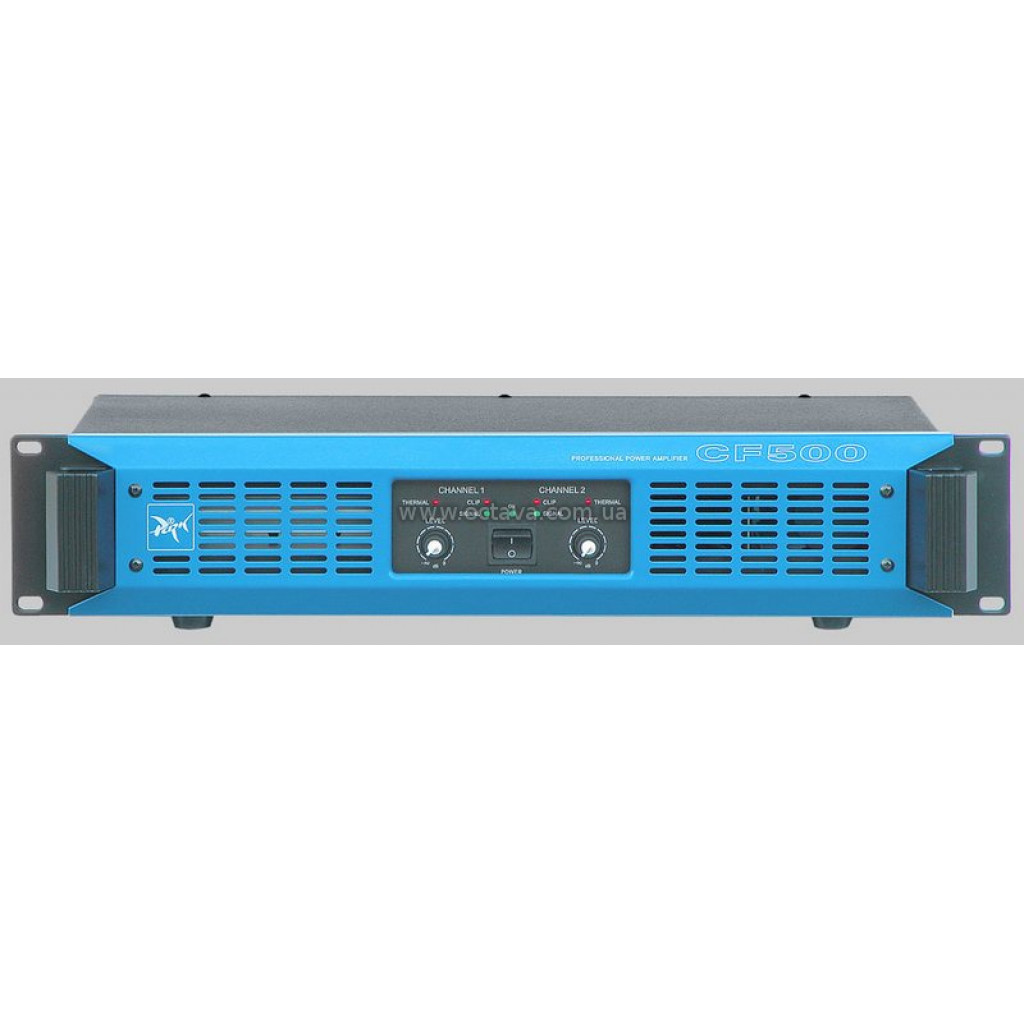

Усилитель мощности Park Audio CF500-8
Нет в наличии
Сообщите, когда появится в продаже


или



Сообщите когда появится
Из-за колебаний курса валют
цена может отличаться от указанной.

Технические характеристики:

 Усилитель мощности PARK AUDIO  CF500-8
 Серия  CF
 Номинальное сопротивление нагрузки  8 Ом (канал), 16 Ом (мост)
 Выходная мощность 250 Вт (канал, 8 Ом, 220 В), 500 Вт (мост, 16 Ом, 220 В)
 Диапазон частот  20 Гц - 20 кГц (±0.2 дБ, 250 Вт, 8 Ом)10 Гц - 60 кГц (±1 дБ, 1 Вт, 8 Ом)
 Общие гармонические искажения  0.003 % (1 кГц, 8 Ом)0.02 % (20 Гц - 20 кГц, 8 Ом)
 Скорость нарастания выходного напряжения 40 В/мкс (канал), 80 В/мкс (мост)
 Коэффициент демпфирования  400 (1 кГц, 8 Ом)
 Переходное затухание между каналами  60 дБ (1 кГц)
 Отношение сигнал/шум  100 дБ (невзвешенное)
 Входное сопротивление  10 кОм (симметричное)
 Чувствительность  0.775 В
 Частота среза обрезного низкочастотного фильтра  45 Гц
 Крутизна спада АЧХ обрезного низкочастотного фильтра  24 дБ/октава
 Сеть питания 220 В, 50/60 Гц
 Масса  6.5 кг
 Габаритные размеры 482 мм (ширина)96 мм (высота)362 мм (глубина)
 Производитель Украина


Конструкция

Усилитель выполнен в металлическом (стальном) корпусе высотой 88мм (2U). Конструкция усилителя предусматривает установку его в стандартную стойку (RACK 19").

Конструктивно усилитель состоит из:
- источника питания;
- блока усиления (оба канала на одной печатной плате);
- входного блока;
- 0блока индикации.

На плате входного блока установлены соединители  1/4"JACK (по два параллельно включенных для каждого канала) и переключатель режима работы (МОНО, СТЕРЕО, МОСТ).

Источник питания

Импульсный. Общий для обоих каналов усилителя. Схемотехника источника питания обеспечивает плавное подключение усилителя с питающей сети, а также минимизацию вносимых в нее помех.

Охлаждение

Усилитель имеет общую для обоих каналов принудительную систему охлаждение выходного каскада. Охлаждение радиаторов выходного каскада осуществляется вентилятором. Направление потока охлаждающего воздуха – от передней панели к задней. В усилителе предусмотрено плавное регулирование интенсивности охлаждения. После включения, а также при работе усилителя с небольшой выходной мощностью интенсивность охлаждения минимальная. В это время вентилятор работает на малых оборотах, что обеспечивает низкий уровень создаваемого усилителем акустического шума. С ростом выходной мощности и, как следствие, ростом температуры транзисторов выходного каскада происходит плавное увеличение скорости потока охлаждающего воздуха и, соответственно, интенсивности охлаждения.

Выходной каскад

Выходной каскад усилителя выполнен с использованием комплементарных пар MOSFET транзисторов компании «IR».

Симметричные входы

Использование симметричных входов обеспечивает существенное уменьшение наводок на длинные входные соединительные кабели.

Входной фильтр

Для улучшения работы акустических систем в усилителе установлен обрезной низкочастотный фильтр (фильтр верхних частот) четвертого порядка с крутизной спада частотной характеристики 24дБ на октаву. Применение в усилителе такого фильтра рекомендовано всеми ведущими производителями акустических систем.

Фильтр обрезает низкочастотные сигналы в диапазоне частот ниже 45Гц, которые не воспроизводятся подавляющим большинством профессиональных акустических систем.

Работа фильтра значительно снижает амплитуду смещения диффузора низкочастотного громкоговорителя на частотах ниже частоты среза акустической системы. Особенно это касается акустических систем фазоинверторного типа. Использование фильтра позволяет существенно увеличить подаваемую на акустическую систему мощность (не расходуя при этом ее на бесполезную «болтанку» диффузора) и, тем самым, повысить звуковое давление, создаваемое системой, не подвергая при этом тепловой перегрузке низкочастотные громкоговорители. Работа фильтра также благоприятно сказывается на тепловом режиме и нагрузке на выходные транзисторы самого усилителя, что в свою очередь повышает также и его надежность.

При необходимости получения линейной АЧХ для работы с полнодиапазонными акустическими системами на студиях или в кинотеатрах входной фильтр может быть отключен путем перестановки перемычек (джамперов), расположенных на печатной плате съемного входного блока.


Частотные характеристики усилителя в области низких частот с различными установками переключателя фильтра показаны на рисунках.




Частотные характеристики усилителя мощности
 (в области низких частот) в различных
положениях переключателя входного фильтра


В базовой модели переключатель установлен в положение ограничения низкочастотного сигнала.

Линейные выходы

Линейные выходы усилителя подключены параллельно к входам усилителя (каждый к своему каналу) и обеспечивают возможность параллельного подключения нескольких усилителей, используя стандартные сигнальные кабели с соединителями 1/4”JACK.

Сменный входной блок

Позволяет владельцу усилителя самостоятельно установить входной блок с кроссовером (опция). Кроме того, в блоке с кроссовером имеется возможность изменения частоты раздела, путем замены штатных разделительных фильтров на заказные фильтры с необходимыми параметрами.

Регуляторы входного уровня

Позволяют устанавливать необходимую чувствительность усилителя (отдельно для каждого канала), что имеет большое значение при работе нескольких усилителей параллельно, особенно при работе на различные типы акустических систем или в составе многополосных комплексов звукоусилительной аппаратуры. Регуляторы расположены на передней панели.


ФУНКЦИОНАЛЬНЫЕ ОСОБЕННОСТИ

Защита от коротких замыканий выхода

Независимая для каждого канала. При мостовом включении работа защиты обоих каналов усилителя синхронизирована между собой. При работе защиты усилитель не отключается, и после устранения короткого замыкания автоматически восстанавливает свою работоспособность.

Защита от перегрузки

Выполнена по двухступенчатой схеме и обеспечивает не только надежную защиту выходного каскада усилителя, но и оптимальное качество звучания усилителя в режиме перегрузки.

 При возникновении коротких перегрузок длительностью до 3мс (например, вызванных резким уменьшением комплексного сопротивления нагрузки) срабатывает лишь токовая защита выходного каскада, которая ограничивает протекающий через выходные транзисторы ток на безопасном для них уровне. При этом настройка защиты выполнена таким образом, что усилитель кратковременно может отдавать полную мощность (без снижения выходного напряжения) даже на очень низкие сопротивления нагрузки.

При более длительных перегрузках система защиты включает встроенный Clip-лимитер, который уменьшает уровень поступающего на вход усилителя сигнала и устраняет искажения, вызванные «жесткой» перегрузкой.

Защита от постоянного напряжения на выходе

Схемотехника усилителя обеспечивает отсутствие щелчков и помех от переходных процессов в момент включения/выключения без применения реле для коммутации выходного сигнала. Защита от повреждения акустических систем постоянным током в усилителе обеспечивается источником питания, который блокируется и прекращает подачу питания на усилитель в случае появления на выходе любого из каналов постоянного напряжения или мощных низкочастотных колебаний. При этом полностью гаснет вся индикация в том числе и индикатор POWER.

Повторное включение усилителя можно произвести приблизительно через 2-3 минуты путем выключения и повторного включения питания выключателем POWER. Если появление постоянного напряжения на выходе усилителя носило случайный характер (что практически маловероятно), то усилитель включится и будет продолжать нормально функционировать. В случае появления постоянного напряжения из-за выхода усилителя из строя при повторном включении усилитель включится, загорится индикатор POWER и через короткий промежуток времени вновь сработает защита от постоянного напряжения на выходе и заблокирует источик питания.

Защита от высокочастотных колебаний

При появлении на выходе мощных высокочастотных колебаний, которые могут возникнуть от плохих контактов в соединителях входных кабелей или могут быть поданы на вход усилителя с какого-нибудь другого устройства (кроссовер, микшерный пульт), система защиты включает встроенный Clip-лимитер, который уменьшает уровень поступающего на вход усилителя сигнала. Эта система защиты существенно снижает вероятность повреждения высокочастотных динамиков немузыкальными сигналами с мощным высокочастотным спектром.

Термозащита

Обеспечивает защиту выходного каскада усилителя от перегрева. При нагреве транзисторов выходного каскада до температуры 85°С система термозащиты заблокирует входной сигнал и выходной каскад одновременно обоих каналов усилителя. Такая работа термозащиты определяется общей системой охлаждения. После снижения температуры до заданного значения усилитель автоматически восстановит свою работоспособность.

Плавный ввод сигнала

При включении питания усилителя коэффициент усиления плавно изменяется с нуля до максимального значения, обеспечивая плавное нарастание громкости звука.
