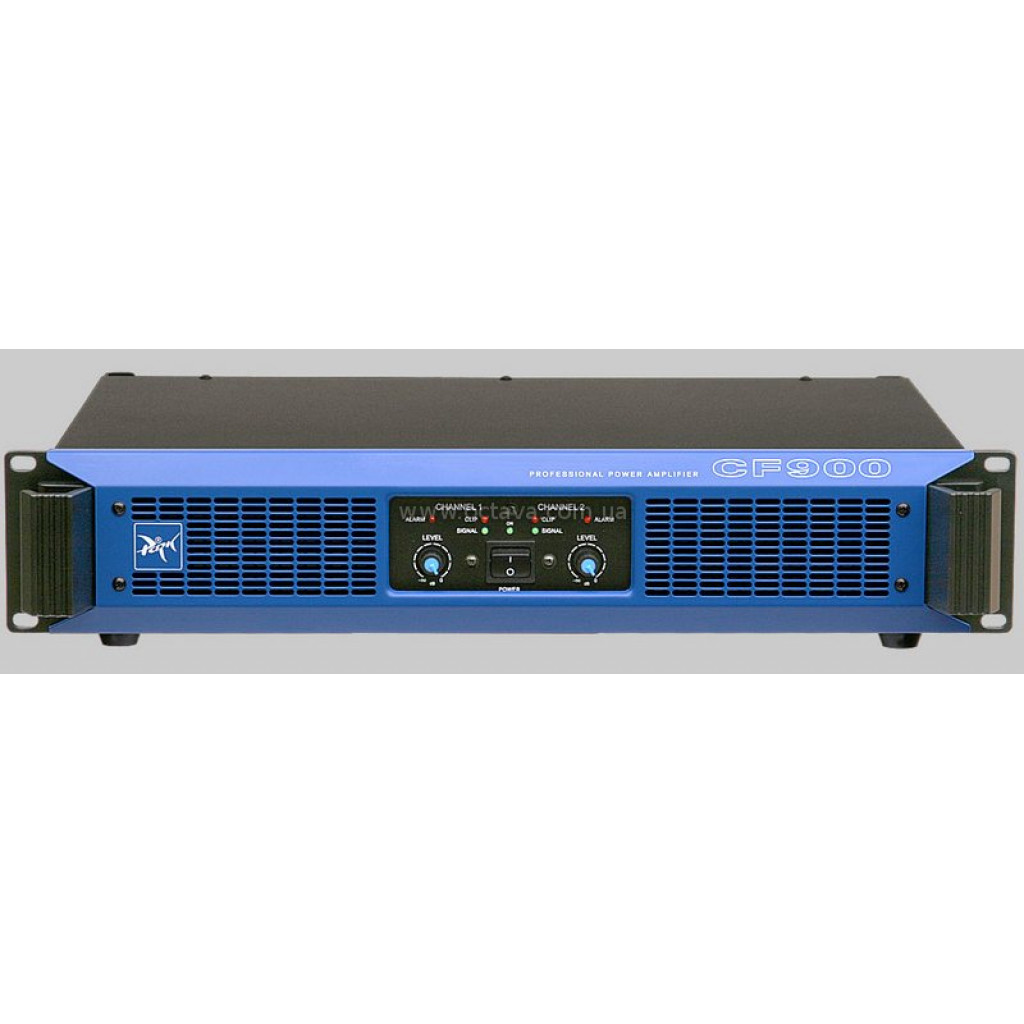

Усилитель мощности PARK AUDIO	CF900
Серия	CF
Номинальное сопротивление нагрузки	4 Ом (канал) 8 Ом (мост)
Выходная мощность	450 / 280 Вт (канал, 4 / 8 Ом, 220 В) 900Вт (мост, 8 Ом, 220 В)
Диапазон частот	20 Гц - 20 кГц (±0.2 дБ, 450 Вт, 4 Ом) 10 Гц - 60 кГц (±1 дБ, 1 Вт, 4 Ом)
Общие гармонические искажения	0.003 % (1 кГц, 4 Ом) 0.02 % (20 Гц - 20 кГц, 4 Ом)
Скорость нарастания выходного напряжения	40 В/мкс (канал) 80 В/мкс (мост)
Коэффициент демпфирования	400 (1 кГц, 8 Ом)
Переходное затухание между каналами	60 дБ (1 кГц)
Отношение сигнал/шум	100 дБ (невзвешенное)
Входное сопротивление	10 кОм (симметричное)
Чувствительность	0.775 В, 1.4 В, 32 дБ*
Частота среза обрезного низкочастотного фильтра	45 Гц
Частота раздела кроссовера	125 Гц
Крутизна спада АЧХ обрезного низкочастотного фильтра	24 дБ/октава
Сеть питания	220 В, 50/60 Гц
Масса	8.5 кг
Габаритные размеры	482 мм (ширина) 96 мм (высота) 362 мм (глубина)
Производитель	Украина
Дополнительно	* При отключенных обрезных фильтрах. Только при установке входного блока с переключателем чувствительности.*Фиксированное усиление (только при установке входного блока с переключателем чувствительности)

Конструкция

Усилитель выполнен в металлическом (стальном) корпусе высотой 88мм (2U). Конструкция усилителя предусматривает установку его в стандартную стойку (RACK 19").

Конструктивно усилитель состоит из:
- источника питания;
- двух одинаковых моноблоков усиления;
- входного блока;
- блока индикации и регуляторов уровня входного сигнала.

Входной блок усилителя сменный. В базовой модели применен входной блок с кроссовером, позволяющим независимо устанавливать соответствующую частотную полосу (Low, High, Full Range) как для самого усилителя (отдельно для каждого канала), так и частотную полосу сигнала, подаваемую на линейный выход (также отдельно для каждого канала).

Как опция, предлагается входной блок с переключателем входной чувствительности (0,775В – 1,4В – 32дБ (фиксированное усиление)), без кроссовера.

Источник питания

Импульсный. Общий для обоих каналов усилителя. Схемотехника источника питания обеспечивает плавное подключение усилителя к питающей сети, а также минимизацию вносимых в нее помех.

Охлаждение

Охлаждение выходного каскада усилителя осуществляется вентиляторами. Система охлаждения независимая для каждого канала. Направление потока воздуха – от передней панели к задней. В усилителе предусмотрено плавное регулирование интенсивности охлаждения. После включения, а также при работе усилителя с небольшой выходной мощностью интенсивность охлаждения минимальная. В это время вентиляторы работают на малых оборотах, что обеспечивает низкий уровень создаваемого усилителем акустического шума. С ростом выходной мощности и, как следствие, ростом температуры транзисторов выходного каскада происходит плавное увеличение скорости потока охлаждающего воздуха и соответственно интенсивности охлаждения.

Выходной каскад

Выходной каскад усилителя выполнен c использованием комплементарных пар биполярных транзисторов компании «TOSHIBA» на основе схемотехники класса «AB».

Симметричные входы

Использование симметричных входов обеспечивает существенное уменьшение наводок на длинные входные соединительные кабели.

Входной фильтр

Для улучшения работы акустических систем в усилителе установлен отключаемый обрезной низкочастотный фильтр (фильтр верхних частот) четвертого порядка с крутизной спада частотной характеристики 24дБ на октаву. Применение в усилителе такого фильтра рекомендовано всеми ведущими производителями акустических систем.

Фильтр обрезает низкочастотные сигналы в диапазоне частот ниже 45Гц, которые не воспроизводятся подавляющим большинством профессиональных акустических систем.

Работа фильтра значительно снижает амплитуду смещения диффузора низкочастотного громкоговорителя на частотах ниже частоты среза акустической системы. Особенно это касается акустических систем фазоинверторного типа. Использование фильтра позволяет существенно увеличить подаваемую на акустическую систему мощность (не расходуя при этом ее на бесполезную «болтанку» диффузора) и, тем самым, повысить звуковое давление, создаваемое системой, не подвергая при этом тепловой перегрузке низкочастотные громкоговорители.

При необходимости получения линейной АЧХ для работы с полнодиапазонными акустическими системами на студиях или в кинотеатрах входной фильтр может быть отключен (на каждом канале отдельно) переключателями, расположенными на задней панели усилителя. Частотные характеристики усилителя мощности (в области низких частот) при включенном и отключенном входном фильтре показаны на рисунках.

Частотные характеристики усилителя мощности
(в области низких частот) в различных
положениях переключателя входного фильтра

Встроенный двухполосный кроссовер

Позволяет выделять соответствующую полосу усиления как для данного усилителя, так и для других устройств подключенных к нему (усилитель, активная акустическая система). Полоса усиления устанавливается для каждого канала отдельно. Кроссовер имеет фиксированную частоту раздела. Установка необходимой частоты осуществляется с помощью движкового переключателя. Кроссовер позволяет отдельно устанавливать полосу сигнала (верхняя, нижняя, полный сигнал), подаваемую на линейный выход, и усиливаемую самим усилителем. Такая система коммутации кроссовера позволяет создавать двухполосные звукоусилительные комплексы на базе двух усилителей, одним из которых является данный усилитель. Кроме того, во входном блоке предусмотрена возможность изменения частоты раздела кроссовера, путем замены штатных разделительных фильтров на заказные фильтры с необходимыми параметрами.

Активный линейный переключаемый выход

Позволяет подавать на другие усилители как широкополосный линейный сигнал (для параллельной работы двух усилителей от одного источника сигнала), так верхнюю или нижнюю полосу линейного сигнала , выделенную встроенным кроссовером (для работы в двухполосных комплексах). Подключение к линейному выходу производится с помощью соединителей XLR. Установка необходимой полосы сигнала на линейном выходе, осуществляется движковыми переключателями, расположенными на задней панели усилителя. При установке переключателей в положение «THRU» линейный выход каждого из каналов подключен параллельно соответствующему линейному входу.

Сменный входной блок

Позволяет владельцу самостоятельно заменить штатный входной блок с кроссовером на входной блок с переключателем входной чувствительности (без кроссовера). Входной блок с переключателем чувствительности не входит в состав поставки и приобретается отдельно.

Регуляторы входного уровня

Позволяют устанавливать необходимую чувствительность усилителя (отдельно для каждого канала), что имеет большое значение при работе нескольких усилителей параллельно, особенно при работе на различные типы акустических систем или в составе многополосных комплексов звукоусилительной аппаратуры. Регуляторы расположены на передней панели.

Режимы работы «СТЕРЕО», «МОНО», «МОСТ»

Усилитель имеет возможность работать в трех режимах:

«СТЕРЕО» – работа двумя каналами на две отдельные нагрузки (каждый на свою акустическую систему) от двух отдельных источников входного сигнала;
«МОНО» – работа двумя каналами на две отдельные нагрузки (каждый на свою акустическую систему) от одного источника входного сигнала;
«МОСТ» – работа двумя каналами на общую нагрузку (акустическую систему) от одного источника входного сигнала.

Переключение режимов работы осуществляется движковым переключателем, расположенным на задней панели усилителя.

Отсоединяемый сетевой кабель
Обеспечивает удобство транспортировки и установки в стойку.

ФУНКЦИОНАЛЬНЫЕ ОСОБЕННОСТИ

Защита от коротких замыканий выхода

Независимая для каждого канала. При мостовом включении работа защиты обоих каналов усилителя синхронизирована между собой. При работе защиты усилитель не отключается, и после устранения короткого замыкания автоматически восстанавливает свою работоспособность.

Защита от перегрузки

Выполнена по двухступенчатой схеме. Обеспечивает не только надежную защиту выходного каскада усилителя, но и оптимальное качество звучания усилителя в режиме перегрузки.

При возникновении коротких перегрузок длительностью до 3мс (например, вызванных резким уменьшением комплексного сопротивления нагрузки) срабатывает лишь токовая защита выходного каскада, которая ограничивает протекающий через выходные транзисторы ток на безопасном для них уровне. При этом настройка защиты выполнена таким образом, что усилитель кратковременно может отдавать полную мощность (без снижения выходного напряжения) даже на очень низкие сопротивления нагрузки.

При более длительных перегрузках система защиты включает встроенный Clip-лимитер, который уменьшает уровень поступающего на вход усилителя сигнала и устраняет искажения, вызванные «жесткой» перегрузкой.

Защита от постоянного напряжения на выходе

Схемотехника усилителя обеспечивает отсутствие щелчков и помех от переходных процессов в момент включения/выключения без применения реле для коммутации выходного сигнала. Для предотвращения повреждения акустических систем постоянным током в усилителе применена независимая для каждого канала симисторная защита, которая «закорачивает» выход усилителя в случае появления на нем постоянного напряжения или мощных низкочастотных колебаний.

Защита от высокочастотных колебаний

При появлении на выходе мощных высокочастотных колебаний, которые могут возникнуть от плохих контактов в соединителях входных кабелей или могут быть поданы на вход усилителя с какого-нибудь другого устройства (кроссовер, микшерный пульт), система защиты включает встроенный Clip-лимитер, который уменьшает уровень поступающего на вход усилителя сигнала. Эта система защиты гарантировано предотвратит повреждение высокочастотных динамиков немузыкальными сигналами с мощным высокочастотным спектром.

Термозащита

Обеспечивает защиту выходного каскада усилителя от перегрева.
При нагреве транзисторов выходного каскада до температуры 85°С система термозащиты заблокирует входной сигнал и выходной каскад соответствующего канала усилителя. После снижения температуры до заданного значения усилитель автоматически восстановит свою работоспособность.

Плавный ввод сигнала

При включении питания усилителя коэффициент усиления плавно изменяется от нуля до максимального значения, что обеспечивает плавное нарастание громкости звука в акустических системах.
