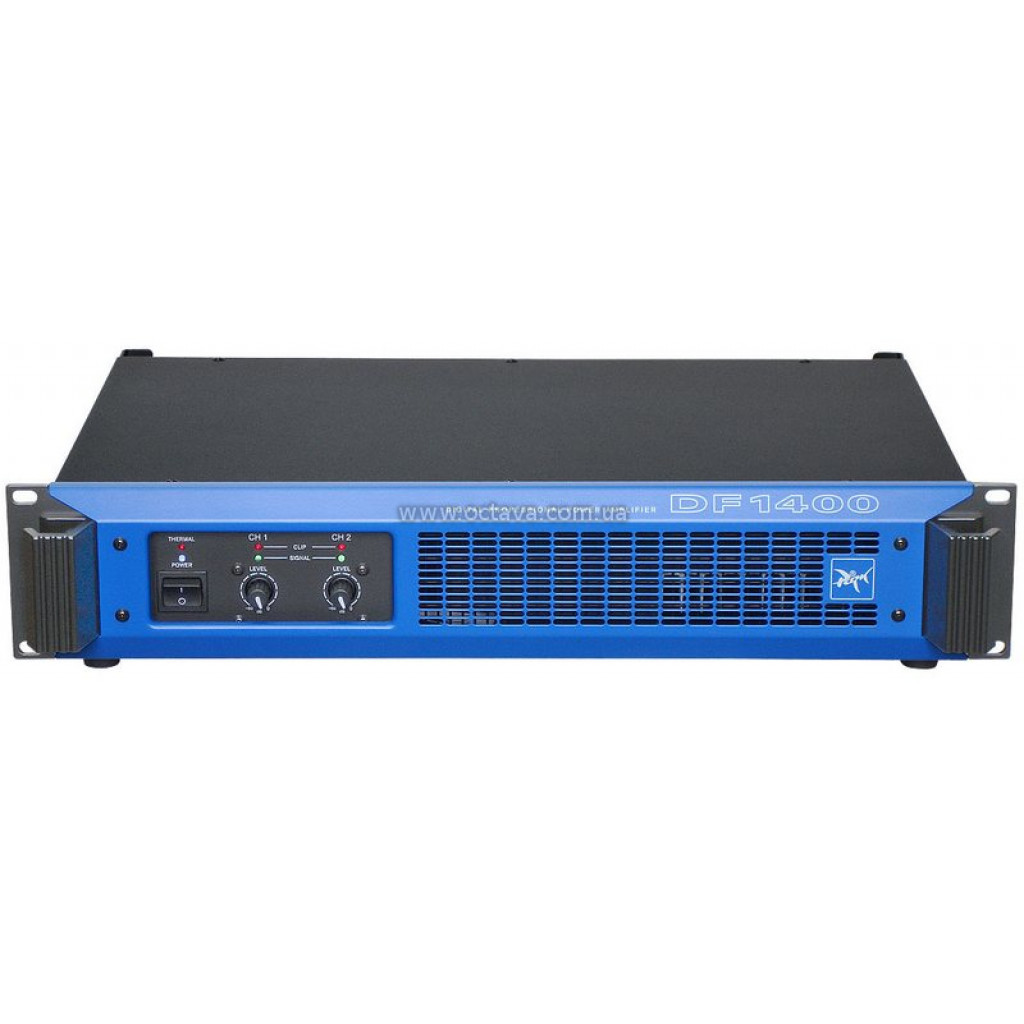

Усилитель мощности PARK AUDIO	DF1400
Серия	DF
Количество каналов	2
Номинальное сопротивление нагрузки	4 Ом (канал) 8 Ом (мост)
Выходная мощность	700 / 380 Вт (канал, 4 / 8 Ом, 220 В) 1400 Вт (мост, 8 Ом, 220 В)
Диапазон частот	20 Гц - 20 кГц (±0.5 дБ, 700 Вт, 4 Ом) 10 Гц - 30 кГц (±1 дБ, 1 Вт, 4 Ом)
Общие гармонические искажения	0.05% (20 Гц - 20 кГц)
Скорость нарастания выходного напряжения	20 В/мкс (канал) 40 В/мкс (мост)
Коэффициент демпфирования	более 200 (100 Гц, 8 Ом)
Переходное затухание между каналами	60 дБ (1 кГц)
Отношение сигнал/шум	98 дБ (невзвешенное)
Входное сопротивление	10 кОм (симметричное)
Чувствительность	0.775 В
Частота среза обрезного низкочастотного фильтра	45 Гц
Крутизна спада АЧХ обрезного низкочастотного фильтра	24 дБ/октава
Сеть питания	220 В, 50/60 Гц
Масса	7.4 кг
Габаритные размеры	482 мм (ширина)96 мм (высота) 362 мм (глубина)
Производитель	Украина

Конструкция

Усилитель выполнен в стальном корпусе высотой 88мм (2U). Конструкция усилителя предусматривает установку его в стандартную стойку (RACK 19").

Источник питания

Импульсный. Общий для обоих каналов усилителя.

Охлаждение

Для охлаждения усилителя используется принудительная система охлаждения с двухступенчатым регулирование интенсивности. Охлаждение осуществляется одним вентилятором. Направление потока охлаждающего воздуха – от передней панели к задней.

Усилитель мощности

Цифровой (ключевой) усилитель мощности (класс «D») имеет высокий КПД и малое тепловыделение, а также, за счет высокой частоты коммутации транзисторов выходного каскада обеспечивает качество звукового сигнала, не уступающее лучшим аналоговым усилителям.

Симметричные входы

Использование симметричных входов обеспечивает существенное уменьшение наводок на длинные входные соединительные кабели.

Входной фильтр

Для улучшения работы акустических систем в усилителе установлен отключаемый обрезной низкочастотный фильтр (фильтр верхних частот) четвертого порядка с крутизной спада частотной характеристики 24дБ на октаву. Применение в усилителе такого фильтра рекомендовано всеми ведущими производителями акустических систем.

Фильтр обрезает низкочастотные сигналы в диапазоне частот ниже 45Гц, которые не воспроизводятся подавляющим большинством профессиональных акустических систем.

Работа фильтра значительно снижает амплитуду смещения диффузора низкочастотного громкоговорителя на частотах ниже частоты среза акустической системы. Особенно это касается акустических систем фазоинверторного типа. Использование фильтра позволяет существенно увеличить подаваемую на акустическую систему мощность (не расходуя при этом ее на бесполезную «болтанку» диффузора) и, тем самым, повысить звуковое давление, создаваемое системой, не подвергая при этом тепловой перегрузке низкочастотные громкоговорители.

При необходимости получения линейной АЧХ для работы с полнодиапазонными акустическими системами на студиях или в кинотеатрах входной фильтр может быть отключен (на каждом канале отдельно) переключателям, расположенными на задней панели усилителя.

Частотные характеристики усилителя в области низких частот при включенном и отключенном фильтре показаны на рисунках.

Частотные характеристики усилителя
(в области низких частот) при включенном
и отключенном входном фильтре

Встроенный двухполосный кроссовер

Позволяет применять усилитель в двухполосных комплектах звуковоспроизведения без применения внешнего кроссовера. Полоса пропускания (верхняя, нижняя, полный сигнал) устанавливается отдельно для каждого канала усилителя при помощи движкового переключателя. Кроссовер имеет фиксированную частоту раздела (в базовых моделях – 125Гц). Частота настройки может быть изменена путем замены вставных плат кроссовера.

Активный линейный переключаемый выход

Позволяет подавать на другие усилители как широкополосный линейный сигнал (для параллельной работы двух усилителей от одного источника сигнала), так верхнюю или нижнюю полосу линейного сигнала , выделенную встроенным кроссовером (для работы в двухполосных комплексах). Подключение к линейному выходу производится с помощью соединителей XLR. Установка необходимой полосы сигнала на линейном выходе, осуществляется движковыми переключателями. При установке переключателей в положение «THRU» линейный выход каждого из каналов подключен параллельно соответствующему линейному входу.

Регуляторы входного уровня

Позволяют устанавливать необходимую чувствительность усилителя (отдельно для каждого канала), что имеет большое значение при работе нескольких усилителей параллельно, особенно при работе на различные типы акустических систем или в составе многополосных комплексов звукоусилительной аппаратуры. Регуляторы расположены на передней панели.

Переключатель режимов работы «СТЕРЕО», «МОНО», «МОСТ»

Усилитель имеет возможность работать в трех режимах:

«СТЕРЕО» – работа двумя каналами на две отдельные нагрузки (каждый на свою акустическую систему) от двух отдельных источников входного сигнала;
«МОНО» – работа двумя каналами на две отдельные нагрузки (каждый на свою акустическую систему) от одного источника входного сигнала;
«МОСТ» – работа двумя каналами на общую нагрузку (акустическую систему) от одного источника входного сигнала.

Отсоединяемый сетевой кабель
Обеспечивает удобство транспортировки и установки в стойку.

ФУНКЦИОНАЛЬНЫЕ ОСОБЕННОСТИ

Оптоэлектронный Clip-лимитер

При аварийных ситуациях и перегрузке усилителя снижает уровень входного сигнала, не внося в него искажений.

Защита от перегрузки и коротких замыканий выхода

Независимая для каждого канала. При возникновении коротких замыканий выхода или при перегрузке усилителя, вызванной резким уменьшением сопротивления нагрузки, срабатывает система защиты усилителя. Она отключает выходной сигнал соответствующего канала усилителя на 0,5 секунды с последующим его плавным восстановлением.

Защита от постоянного напряжения на выходе

Схемотехника усилителя обеспечивает отсутствие щелчков и помех от переходных процессов в момент включения/выключения. Защита от повреждения акустических систем постоянным током в усилителе обеспечивается источником питания, который выключается в случае появления на выходе любого из каналов постоянного напряжения или мощных низкочастотных колебаний. При этом полностью гаснет вся индикация, в том числе и индикатор POWER.

Повторное включение усилителя можно произвести приблизительно через 2-3 минуты путем выключения и повторного включения питания выключателем POWER. Если появление постоянного напряжения на выходе усилителя носило случайный характер (что практически маловероятно), то усилитель включится, и будет продолжать нормально функционировать. В случае появления постоянного напряжения из-за выхода усилителя из строя при повторном включении усилитель включится, загорится индикатор POWER и через короткий промежуток времени вновь сработает защита от постоянного напряжения на выходе и заблокирует источник питания.

Защита от высокочастотных колебаний

При появлении на выходе мощных высокочастотных колебаний (как правило, поступающих на вход усилителя с микшера, кроссовера или плохого входного кабеля), система защиты включает встроенный оптоэлектронный Clip-лимитер, который уменьшает уровень поступающего на вход усилителя сигнала. Эта система защиты существенно снижает вероятность повреждения высокочастотных динамиков немузыкальными сигналами с мощным высокочастотным спектром.

Термозащита

Общая для обоих каналов усилителя. Обеспечивает надежную защиту и бесперебойную работу усилителя в случае его перегрева. При нормальных климатических условиях вентилятор охлаждения усилителя работает с минимальной интенсивностью на малых оборотах. При достижении охлаждающим радиатором температуры 50°С вентилятор охлаждения включается на максимальный режим работы. При повышении температуры радиатора до 65°С включается вторая ступень термозащиты – встроенный оптоэлектронный (не вносящий искажений в усиливаемый сигнал) Clip-limiter, который снижает уровень поступающего на вход усилителя мощности сигнала (одновременно для обоих каналов). Об этом свидетельствует слабое свечение индикатора термозащиты. Дальнейшее повышение температуры приводит к еще большему снижению уровня сигнала и увеличению интенсивности свечение индикатора термозащиты. Такой алгоритм обеспечивает бесперебойную работу усилителя даже в случае его значительного перегрева.

Полное отключение сигнала может произойти лишь в случае выхода из строя охлаждающего вентилятора или блокировки охлаждающего воздушного потока. В этом случае при достижении температуры 85°С независимая защита отключит соответствующий канал усилителя мощности. При этом загорится индикатор CLIP и потухнет индикатор SIGNAL этого канала.

Восстановление работоспособности будет происходить в обратном порядке по мере снижения температуры. При этом отключившийся канал при включении будет плавно поднимать уровень усиления до установленного значения.

Плавный ввод сигнала

При включении питания усилителя коэффициент усиления плавно изменяется от нуля до максимального значения, обеспечивая плавное нарастание громкости звука.
